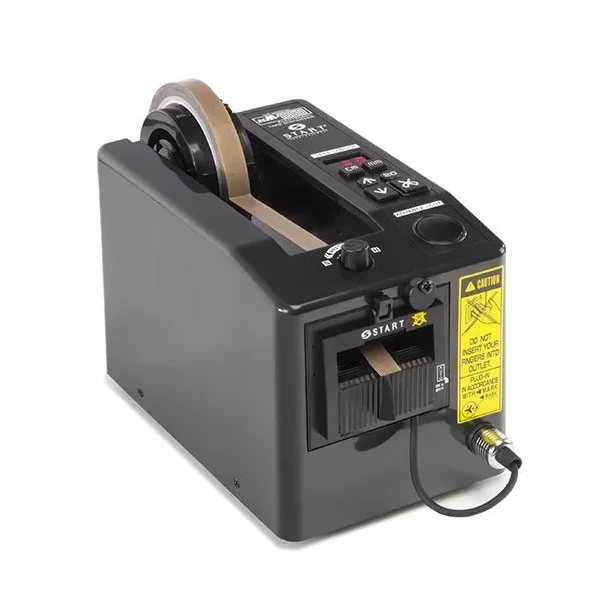

ZCM1000D – Elektrischer Tape-Spender für extrem kurze Klebebandstücke ab 5 mm
In der Elektronikfertigung, bei der Platinenmaskierung oder in der Mikromontage werden Klebebandstücke benötigt, die kürzer sind, als jeder Standarddispenser sie liefern kann. Der START International ZCM1000D schließt diese Lücke: Mit einem speziell entwickelten Custom-Steuerboard reduziert er die Mindestschnittlänge auf lediglich 5 mm – eine Fähigkeit, die in dieser Geräteklasse einzigartig ist.
Das Custom-Steuerboard – die entscheidende Innovation
Während der Standard-ZCM1000 Schnittlängen ab 20 mm verarbeitet, verfügt der ZCM1000D über eine maßgeschneiderte Steuerplatine, die die Mindestlänge auf 5 mm (0,2") reduziert. Die maximale Schnittlänge von 999 mm bleibt dabei vollständig erhalten. Der ZCM1000D deckt damit einen Schnittbereich ab, der für Standardgeräte technisch nicht realisierbar ist.
Wichtiger Hinweis zur Bedienung
Bei Stücklängen von 5 mm ist zu beachten: Die integrierte Fotozelle kann Stücke dieser Größe nicht zuverlässig erkennen. Die Entnahme dieser Kleinstücke sollte daher mit einer Pinzette erfolgen. Für Stücke ab ca. 20 mm arbeitet die Fotozellen-Automatik wieder vollständig zuverlässig. Der manuelle Tastenbetrieb steht für alle Längen uneingeschränkt zur Verfügung.
Präzise Längeneinstellung – digital und reproduzierbar
Die gewünschte Schnittlänge wird am digitalen LED-Panel eingestellt und dauerhaft gespeichert. Der Guillotine-Schnitt arbeitet mit einer Genauigkeit von ±1 mm (materialabhängig) und liefert gerade, saubere Schnittkanten. Bandbreiten von 7 bis 51 mm werden verarbeitet – der mitgelieferte 3-in-1-Kernhalter nimmt Kerndurchmesser von 25 mm, 35 mm und 76 mm auf.
Typische Einsatzgebiete
- Elektronikfertigung: Kleinstmengen-Maskierung auf Platinen
- Mikromontage und Feinmechanik
- Applikation von sehr kurzen Befestigungs- oder Isolierstücken
- Laboranwendungen mit definierten Kleinstlängen
- Präzisionsfertigung in der Medizintechnik und Sensorik
Bewährte ZCM1000-Plattform
Der ZCM1000D basiert auf der gleichen robusten Konstruktion wie der ZCM1000: Stahlrahmen, antistatisches und flammhemmendes Verbundgehäuse (Zündtemperatur 480 °C), verstellbare Andruckrolle und eine Klingenstandzeit von bis zu 200.000 Schnitten. Für den europäischen Netzbetrieb steht die Version ZCM1000D-2 (230 V / 50 Hz, CE-zertifiziert) zur Verfügung.
Technische Daten – ZCM1000D
| Merkmal |
Wert |
| Modell |
ZCM1000D |
| Ausführung |
Spezialversion für Kleinstlängen ab 5 mm |
| Bandbreite |
7 – 51 mm (0,28" – 2,0") |
| Schnittlänge |
5 – 999 mm (0,2" – 39") |
| Mindestschnittlänge |
5 mm (0,2") — Custom-Steuerboard |
| Max. Rollenaußendurchmesser |
178 mm (7") |
| Kernhalter (3-in-1) |
25 mm (1"), 35 mm (1,4"), 76 mm (3") |
| Schnittgenauigkeit |
±1 mm (materialabhängig) |
| Vorschubgeschwindigkeit |
14,5 cm/s (5,7"/s) |
| Längeneinstellung |
Digital (LED-Anzeige) |
| Auslösung |
Automatisch (Fotozelle) oder manuell (Taste) |
| Fotozellen-Hinweis |
Bei 5-mm-Stücken nicht aktiv — Pinzette empfohlen |
| Schneidsystem |
Guillotine (gerade Schnittkante) |
| Klingenstandzeit |
bis zu 200.000 Schnitte (materialabhängig) |
| Andruckrolle |
Verstellbar (für verschiedene Bandstärken) |
| Gehäuse |
Stahlrahmen; antistatischer, flammhemmender Verbundwerkstoff (480 °C) |
| Abmessungen (L × B × H) |
24,5 × 13,5 × 16,0 cm (9,7" × 5,3" × 6,3") |
| Gewicht |
2,54 kg (5,6 lbs) |
| Stromversorgung |
117 V, 50/60 Hz, <1 A (230-V-Version: ZCM1000D-2) |
| Zertifizierung |
CE (alle 230-V-Modelle) |
| Fertigungsland |
Japan |
Hinweis: Der ZCM1000D ist ausschließlich für Anwendungen mit Mindestlängen unter 20 mm konzipiert. Für Standard-Schnittlängen ab 20 mm empfehlen wir den ZCM1000. Für Glasfasergewebe-Tapes steht der ZCM1000C zur Verfügung.
