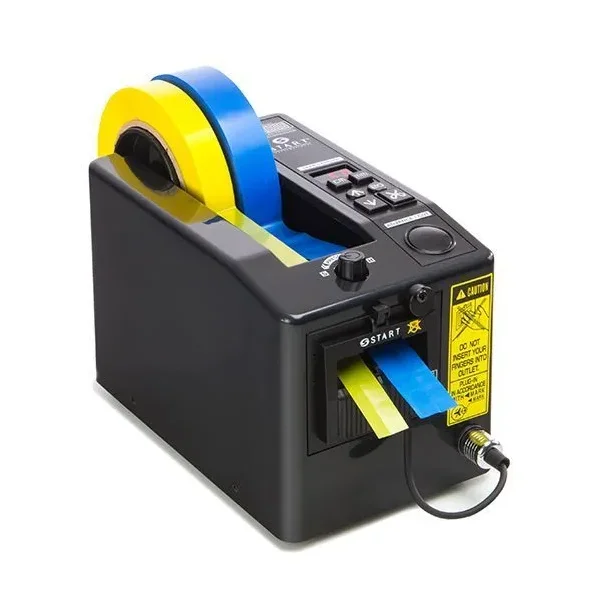

ZCM1000E – Elektrischer Dual-Tape-Spender für zwei Klebebandrollen gleichzeitig
An vielen Montagearbeitsplätzen werden gleichzeitig zwei verschiedene oder identische Klebebänder benötigt — sei es für beidseitige Applikationen, parallele Montageschritte oder die gleichzeitige Versorgung zweier Arbeitslinien. Der START International ZCM1000E ist die technische Antwort darauf: Mit seinem Doppelschneidkopf und zwei unabhängig arbeitenden Fotozellen dispensiert er zwei Klebebandrollen gleichzeitig — synchronisiert, präzise und ohne zusätzlichen Platzbedarf.
Dual-Fotozellen-Steuerung – synchroner Betrieb, maximale Effizienz
Das Herzstück des ZCM1000E ist der Doppelschneidkopf mit zwei integrierten Fotozellen. Jede Fotozelle überwacht ihren eigenen Ausgabebereich. Der nächste Vorschub und Schnitt wird erst ausgelöst, wenn beide zuvor ausgegebenen Bandstücke entnommen wurden. Das stellt sicher, dass beide Rollen immer synchron laufen und der Bediener stets ein frisches Paar Bandstücke vorfindet — ohne Stau, ohne Fehltakt, ohne Ausschuss.
Zwei Rollen – ein Gerät – ein Arbeitsplatz
Der ZCM1000E ersetzt zwei separate Dispensergeräte an einem Arbeitsplatz. Das spart Stellfläche, reduziert den Investitionsbedarf und vereinfacht die Bedienung erheblich. Die Längeneinstellung gilt für beide Rollen gemeinsam und wird einmalig am digitalen LED-Panel vorgenommen. Schnittbereich: 20 bis 999 mm, Genauigkeit: ±1 mm. Bandbreiten von 7 bis 51 mm werden verarbeitet.
Typische Einsatzgebiete
- Montagearbeitsplätze mit zwei parallelen Klebebandapplikationen
- Beidseitige Verklebungen mit zwei verschiedenen Bandtypen
- Kabelbaum-Konfektionierung mit mehreren Bandpositionen
- Elektronikfertigung: gleichzeitige Maskierung zweier Bereiche
- Verpackungslinien mit zwei simultanen Versiegelungsbändern
Bewährte ZCM1000-Plattform
Der ZCM1000E basiert auf der robusten ZCM1000-Basis: Stahlrahmen, antistatisches und flammhemmendes Verbundgehäuse (Zündtemperatur 480 °C), 3-in-1-Kernhalter (25 / 35 / 76 mm) und Klingenstandzeit bis zu 200.000 Schnitten. Für den europäischen Netzbetrieb steht die Version ZCM1000E-2 (230 V / 50 Hz, CE-zertifiziert) zur Verfügung.
Lieferumfang
- ZCM1000E Elektrischer Dual-Tape-Spender
- Produkthandbuch
- Silikonöl
- Sicherheitsvorrichtung
Technische Daten – ZCM1000E
| Merkmal |
Wert |
| Modell |
ZCM1000E |
| Ausführung |
Dual-Rollen-Version – Doppelschneidkopf mit 2 Fotozellen |
| Anzahl Rollen |
2 (gleichzeitig) |
| Bandbreite |
7 – 51 mm (0,28" – 2,0") pro Rolle |
| Schnittlänge |
20 – 999 mm (0,79" – 39") |
| Max. Rollenaußendurchmesser |
178 mm (7") |
| Kernhalter (3-in-1) |
25 mm (1"), 35 mm (1,4"), 76 mm (3") |
| Schnittgenauigkeit |
±1 mm (materialabhängig) |
| Fotozellen |
2 unabhängige Fotozellen (eine pro Rolle) |
| Auslösebedingung |
Vorschub erst nach Entnahme beider Bandstücke |
| Vorschubgeschwindigkeit |
14,5 cm/s (5,7"/s) |
| Längeneinstellung |
Digital (LED-Anzeige) |
| Auslösung |
Automatisch (Dual-Fotozelle) oder manuell (Taste) |
| Schneidsystem |
Guillotine (gerade Schnittkante) |
| Klingenstandzeit |
bis zu 200.000 Schnitte (materialabhängig) |
| Andruckrolle |
Verstellbar (für verschiedene Bandstärken) |
| Gehäuse |
Stahlrahmen; antistatischer, flammhemmender Verbundwerkstoff (480 °C) |
| Abmessungen (L × B × H) |
24,5 × 13,5 × 16,0 cm (9,7" × 5,3" × 6,3") |
| Gewicht |
2,54 kg (5,6 lbs) |
| Stromversorgung |
117 V, 50/60 Hz, <1 A (230-V-Version: ZCM1000E-2) |
| Zertifizierung |
CE (alle 230-V-Modelle) |
| Fertigungsland |
Japan |
| Lieferumfang |
Gerät, Produkthandbuch, Silikonöl, Sicherheitsvorrichtung |
Hinweis: Der ZCM1000E ist die Dual-Rollen-Spezialvariante des ZCM1000. Für Einzelrollen-Anwendungen steht der ZCM1000 zur Verfügung. Für Glasfasergewebe-Tapes empfehlen wir den ZCM1000C, für VHB und Schaumstofftapes den ZCM1000-NS.
