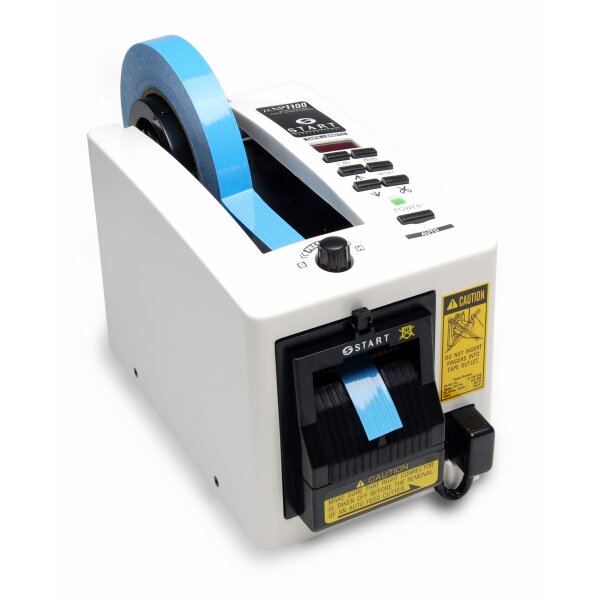

ZCM1100 – Elektrischer Tape-Spender mit Safety-Guard-Schneidkopf für maximale Arbeitssicherheit
An Produktionsarbeitsplätzen mit wechselndem Bedienpersonal, hohem Takttempo oder eingeschränkter Aufmerksamkeit ist das Verletzungsrisiko durch Schneidmechanismen ein ernstzunehmendes Thema. Der START International ZCM1100 adressiert dieses Risiko konstruktiv: Sein Safety-Guard-Schneidkopf verhindert physisch, dass der Schneidvorgang ausgelöst werden kann, solange sich Finger, Werkzeuge oder andere Fremdkörper im Messerbereich befinden. Sicherheit und Präzision schließen sich hier nicht aus — sie arbeiten zusammen.
Safety Guard – aktiver Schutz, nicht nur Warnung
Der ZCM1100 unterscheidet sich vom ZCM1000 durch seinen aktiv gesicherten Schneidkopf. Die Schutzabdeckung mit Bereichsüberwachung macht das Gerät schlicht inoperabel, solange der Schneidbereich durch einen Fremdkörper blockiert ist — unabhängig davon, ob die Auslösung per Fotozelle oder Taste erfolgen würde. Dieses aktive Sicherheitsprinzip ist besonders wertvoll in:
- Produktionslinien mit wechselnden Bedienpersonen
- Ausbildungsbetrieben und Lehrwerkstätten
- Umgebungen mit erhöhten Arbeitsschutzanforderungen (DGUV, EN ISO)
- Hochgeschwindigkeits-Fertigungsumgebungen mit Ablenkungspotenzial
Präziser Betrieb – trotz Sicherheitsfunktion kein Kompromiss
Die Safety-Guard-Funktion beeinträchtigt weder Präzision noch Durchsatz. Der ZCM1100 verarbeitet Klebebänder von 7 bis 51 mm Breite mit Schnittlängen von 30 bis 999 mm bei einer Genauigkeit von ±1 mm. Die Fotozellen-Automatik löst den Folgevorschub aus, sobald das vorherige Stück entnommen wird. Alternativ steht der manuelle Tastenbetrieb zur Verfügung. Die Schnittlänge wird einmalig am digitalen LED-Panel eingestellt und dauerhaft gespeichert.
Unterschied zum ZCM1000
Der ZCM1100 ist die direkte Safety-Guard-Variante des ZCM1000. Die wesentlichen Unterschiede:
-
Safety Guard: Aktiver Schneidschutz — beim ZCM1000 nicht vorhanden
-
Mindestschnittlänge: 30 mm statt 20 mm beim ZCM1000
-
Gewicht: 2,72 kg (leicht schwerer durch Schutzaufsatz)
- Alle anderen Spezifikationen identisch mit dem ZCM1000
Bewährte ZCM1000-Plattform
Der ZCM1100 basiert auf dem gleichen robusten Fundament: Stahlrahmen, antistatisches und flammhemmendes Verbundgehäuse (Zündtemperatur 480 °C), 3-in-1-Kernhalter (25 / 35 / 76 mm), Klingenstandzeit bis zu 200.000 Schnitte und verstellbare Andruckrolle. Für den europäischen Netzbetrieb: ZCM1100-2 (230 V / 50 Hz, CE-zertifiziert). Empfohlenes Zubehör: Rollenständer zcM1000P026 für Rollen bis 240 mm Außendurchmesser.
Technische Daten – ZCM1100
| Merkmal |
Wert |
| Modell |
ZCM1100 |
| Besonderheit |
Aktiver Safety-Guard-Schneidkopf mit Bereichsüberwachung |
| Bandbreite |
7 – 51 mm (0,28" – 2,0") |
| Schnittlänge |
30 – 999 mm (1,2" – 39") |
| Mindestschnittlänge |
30 mm (1,2") — bedingt durch Safety Guard |
| Max. Rollenaußendurchmesser |
178 mm (7") |
| Kernhalter (3-in-1) |
25 mm (1"), 35 mm (1,4"), 76 mm (3") |
| Schnittgenauigkeit |
±1 mm (materialabhängig) |
| Vorschubgeschwindigkeit |
14,5 cm/s (5,7"/s) |
| Längeneinstellung |
Digital (LED-Anzeige) |
| Längenspeicher |
1 |
| Auslösung |
Automatisch (Fotozelle) oder manuell (Taste) |
| Schneidsystem |
Guillotine mit Safety Guard (inoperabel bei Bereichsblockierung) |
| Klingenstandzeit |
bis zu 200.000 Schnitte (materialabhängig) |
| Andruckrolle |
Verstellbar (für verschiedene Bandstärken) |
| Gehäuse |
Stahlrahmen; antistatischer, flammhemmender Verbundwerkstoff (480 °C) |
| Abmessungen (L × B × H) |
25,0 × 13,5 × 16,5 cm (9,8" × 5,3" × 6,5") |
| Gewicht |
2,72 kg (6,0 lbs) |
| Stromversorgung |
117 V, 50/60 Hz, <1 A (230-V-Version: ZCM1100-2) |
| Zertifizierung |
CE (alle 230-V-Modelle) |
| Fertigungsland |
Japan |
| Empfohlenes Zubehör |
zcM1000P026 (Rollenständer max. 240 mm), ZFOOTSWITCH |
Hinweis: Der ZCM1100 ist die Safety-Guard-Variante des ZCM1000 mit einer Mindestschnittlänge von 30 mm. Für Standard-Anwendungen ohne Safety-Guard-Anforderung steht der ZCM1000 zur Verfügung. Varianten mit Safety Guard und mehreren Längenspeichern: ZCM2200.
