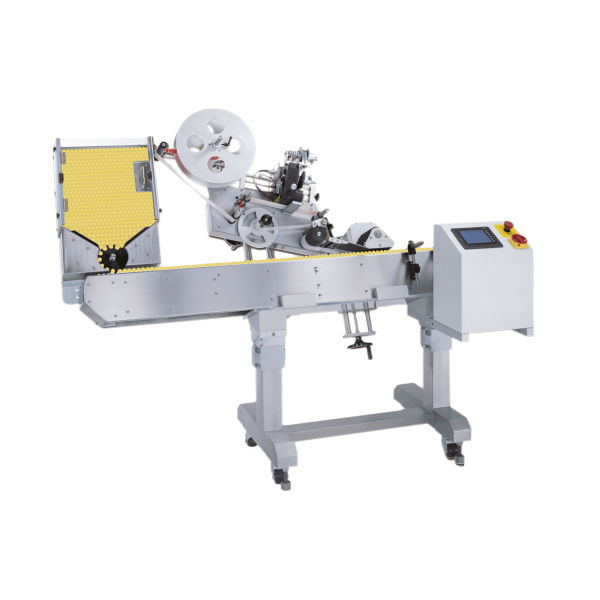

PL-521 Horizontal-Flaschenetikettierer für schmale Zylinder

PL-521 Horizontal-Flaschenetikettierer für schmale Zylinder

Artikelnummer: PL-521
HAN: PL-521
Kategorie: Flaschenetikettierer / Etikettiermaschinen für Flaschen, Dosen, Gläser und Kanister
Hersteller: Pack Leader

Mit der Pack Leader PL-521 etikettieren Sie schlanke, nicht freistehende Zylinder wie Spritzen, Karpulen, Ampullen, Reagenzgläser, Stifte oder Lippenstifte. Die Maschine etikettiert die Behälter liegend auf einem Schrägrollenband und führt sie schonend zu, mit bis zu 40 m/min. Sie verarbeitet Durchmesser von 10 bis 24 mm und Etiketten bis 150 × 75 mm. Mit dem Horizontal-zu-Vertikal-Mechanismus richtet sie die Produkte nach dem Etikettieren automatisch zum Sammeln oder Verpacken auf. Gerade in der Pharma-Produktion ist sie zu Hause: Auf GMP-Basis stellen wir Anlagen zusammen, die hohen Zertifizierungsanforderungen entsprechen, auf Wunsch mit Kamerasystemen für Positions-, Füllstands- und Druckbildkontrolle. Wir prüfen Ihre Produkte und stellen die passende Konfiguration zusammen.

Ein Preisangebot für diesen Artikel erhalten Sie auf Anfrage.

Lieferzeit: Liefertermin auf Anfrage

Beschreibung
Technische Daten
Produktvideos (1)

Etikettieren schlanker Zylinder, die nicht von allein stehen

Stifte, Reagenzgläser, Spritzen, Lippenstifte und ähnliche schlanke Behälter stehen nicht von allein und lassen sich auf einer üblichen Rundum-Etikettiermaschine kaum sauber etikettieren. Die PL-521 löst das über eine horizontale Etikettierung. Ein schräg gestelltes Rollenförderband hält den Behälter liegend und führt ihn ruhig am Etikettenkopf vorbei, sodass das Etikett ohne Schräglauf rundum sitzt. Eine schonende Zuführung verhindert Beschädigungen an empfindlichen Behältern. Die PL-521 verarbeitet Durchmesser von rund 10 bis 24 mm.

Für runde Behälter, die von allein aufrecht stehen, sind die ELF-50, die PL-501 oder die PRO-515 die richtige Wahl. Die PL-521 ist die Spezialmaschine für schlanke, nicht freistehende Zylinder.

Vom Liegen ins Stehen

In der Standardausführung etikettiert die PL-521 die Behälter liegend. Mit dem Horizontal-zu-Vertikal-Mechanismus richtet die Maschine die Produkte nach dem Etikettieren automatisch auf und übergibt sie stehend an die Sammlung oder Verpackung. So geht das fertige Produkt ohne manuellen Zwischenschritt in den nächsten Arbeitsgang.

Im Einsatz in der Pharma-Produktion

Schlanke Behälter wie Spritzen, Karpulen, Ampullen, Vials und Reagenzgläser gehören zum Alltag der Pharma- und Laborproduktion. Hier muss jedes Etikett exakt sitzen und die Kennzeichnung lückenlos nachvollziehbar sein. Die PL-521 ist nach GMP gebaut. Auf dieser Basis stellen wir Anlagen zusammen, die den hohen Anforderungen regulierter Pharma-Produktion an Validierung und Rückverfolgbarkeit gerecht werden.

Kameragestützte Qualitätskontrolle

Für die Qualitätssicherung integrieren wir auf Wunsch Kamerasysteme direkt in die Anlage. Eine Kamera prüft, ob das Etikett gerade und an der richtigen Position sitzt. Eine weitere kontrolliert den Füllstand der Behälter, etwa bei vorgefüllten Spritzen oder Karpulen. Eine dritte liest das gedruckte Etikett und stellt sicher, dass Text, Barcode und Codes vollständig und korrekt gedruckt sind. Fehlerhafte Produkte werden erkannt und können automatisch ausgeschleust werden, sodass nur einwandfreie Ware Ihre Linie verlässt.

Kennzeichnung und weitere Anpassungen

Soll auf das Etikett auch ein Datum, eine Charge oder ein Barcode, ergänzen wir einen passenden Drucker. Der modulare Aufbau erlaubt es, die Maschine an wechselnde Behälter und Aufgaben anzupassen. Ein Behälterwechsel gelingt oft schon durch das Tauschen des Formatteils.

Bedienung und Aufbau

Sie bedienen die PL-521 über einen Touchscreen mit SPS-Steuerung. Bis zu 30 Produkteinstellungen speichert die Maschine für den schnellen Produktwechsel. Eine intelligente Etikettenlängen-Erkennung und eine Etikettierverzögerung sorgen für die genaue Position, eine Fehletiketten-Erkennung meldet fehlende Etiketten. Eine integrierte Bedienführung und Fehlersuche helfen auch neuem Personal, die Maschine schnell sicher zu bedienen und Stillstand kurz zu halten. Rahmen und Aufbau bestehen aus Edelstahl 304 und eloxiertem Aluminium nach GMP, geprüft nach CE und UL.

Die PL-521 im Betrieb: horizontale Rundum-Etikettierung schlanker Behälter.

Eigenschaft	Wert
Bauart	Horizontaler Rundum-Etikettierer für schlanke, nicht freistehende Zylinder
Max. Spendegeschwindigkeit	40 m/min
Max. Förderbandgeschwindigkeit	36 m/min
Behälterdurchmesser	10 bis 24 mm (0,4″ bis 0,9″)
Applikatorhöhe	150 mm (5,9″)
Max. Etikettengröße	150 × 75 mm (5,9″ × 3″)
Förderbandbreite	100 mm (3,9″)
Etikettenrolle Innenkern	76 mm (3″)
Steuerung	SPS mit Touchscreen, 30 Speicherplätze, 8 synchrone Geschwindigkeiten
Funktionen	Intelligente Etikettenlängen-Erkennung, Etikettierverzögerung, Fehletiketten-Erkennung, Produktionsvorwahl mit Auto-Stopp, integrierte Bedienführung und Fehlersuche
Material	Edelstahl 304, eloxiertes Aluminium (GMP, ISO 9001)
Stromversorgung	220/110 V AC, 50/60 Hz, 1-phasig
Leistungsaufnahme	840 VA
Abmessungen (L × B × H)	2.000 × 1.100 × 1.550 mm
Prüfungen	CE, UL

Produkteigenschaft	Wert
Etikettiermaschinen für:	Flaschenetikettiermaschine für Flaschen, Dosen, Gläser oder andere Zylindrische Produkte Reagenzglas- und Spritzen-Etikettiermaschine

Spannung	220/110 VAC 50/60Hz 1Phase
Stromverbrauch	840VA
Spendengeschwindigkeit	40m/min max.
Fördergeschwindigkeit	36/min max.
Flaschengröße	10-24mm Durchmesser
Applikatorhöhe	150mm
Etikettengröße	150mm x 75mm max
Förderbreite	100mm
Kerndurchmesser	76mm
Abmessungen	2000mm (L) x 1100mm (B) x 1550mm (H)
