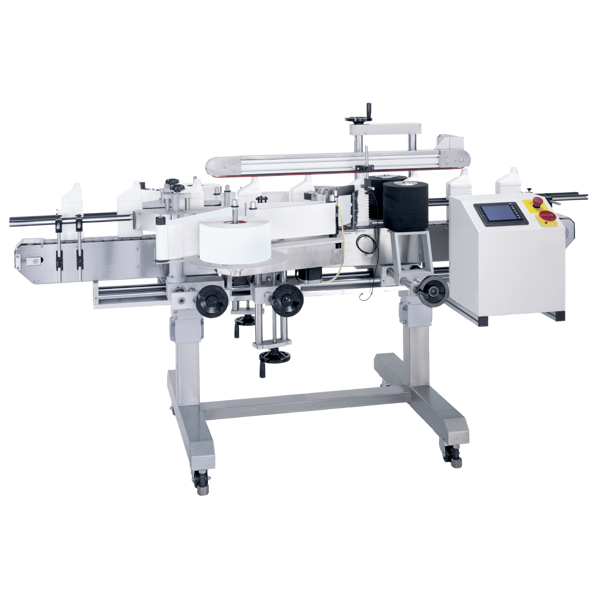

PL-622 / PL-622W Vorder-, Rückseiten-, 3-Seiten-, 4-Seiten- und Rundumetikettiermaschine

PL-622 / PL-622W Vorder-, Rückseiten-, 3-Seiten-, 4-Seiten- und Rundumetikettiermaschine

Artikelnummer: PL-622
HAN: PL-622
Kategorie: Flaschenetikettierer / Etikettiermaschinen für Flaschen, Dosen, Gläser und Kanister
Hersteller: Pack Leader

Die Pack Leader PL-622 / PL-622W bringt Vorder- und Rückseitenetiketten in einem Durchlauf auf und eignet sich für Formflaschen, Sprühflaschen, Kanister und Kartons. Werkzeuglose Einstellungen über Handräder und acht synchronisierte Geschwindigkeiten sorgen für schnelle Umrüstung und genaue Etikettenlage. Die Variante PL-622W lässt sich zusätzlich mit einer Wrap-Station für die Rundumetikettierung runder Gebinde ausrüsten. Mit Zusatzspendern sind auch Drei- und Vierseitenetikettierung möglich. Gefertigt aus Edelstahl 304 nach GMP, geprüft nach CE und UL.

Ein Preisangebot für diesen Artikel erhalten Sie auf Anfrage.

Lieferzeit: Liefertermin auf Anfrage

Beschreibung
Technische Daten
Produktvideos (6)

Pack Leader PL-622 / PL-622W: Vorder- und Rückseitenetikettierung für gemischte Gebinde

Die Pack Leader PL-622 ist eine vollautomatische Vorder- und Rückseiten-Etikettiermaschine. Sie etikettiert in einem Durchlauf beide Seiten eines Behälters und lässt sich ebenso auf einseitige Etikettierung einstellen. Die Variante PL-622W ergänzt diese Basis um eine Wrap-Station und etikettiert damit zusätzlich runde Gebinde im Rundumverfahren. Ein einziges System verarbeitet so Formflaschen und Kanister mit Vorder- und Rückseitenetikett genauso wie runde Behälter mit umlaufendem Etikett.

Im Sortiment ist die PL-622 der ruhige, kompakte Einstieg in die vollautomatische Vorder- und Rückseitenetikettierung. Wer höhere Geschwindigkeiten und größere Etikettenformate benötigt, findet diese in der PRO-625. Wer reine Rundumetikettierung zylindrischer Behälter sucht, ist mit der PL-501, PRO-515 oder PRO-516 richtig.

Für diese Behälter und Etiketten ausgelegt

Die Maschine verarbeitet Behälter bis 101 mm (4") Breite, mit der Wrap-Station bis 152 mm (6"), und in der Höhe von 6 bis 330 mm (0,25" bis 13"). Damit reicht das Spektrum von sehr kleinen Gebinden aus der Drogerie- und Kosmetikproduktion bis zu größeren Kanistern und Kartons. Etiketten sind bis 152 × 300 mm (6" × 11,8") möglich. Eine typische Anwendung sind Betriebe, die Reinigungs- und Pflegeprodukte abfüllen und unterschiedliche Gebindeformen in derselben Linie führen.

Eine Seitendruckführung am Förderbandeinlauf richtet die Behälter aus und vereinzelt sie auf gleichen Abstand. Ein Niederhalter trägt das Produkt während der Etikettierung, und eine Andruckrolle mit Schaumstoff legt das Etikett faltenfrei an, ohne den Behälter durch zu hohen Druck zu verformen.

Etikettierarten und Umrüstung

Das Kürzel der beiden Modelle steht für die jeweilige Grundfunktion. Die PL-622 ist die Vorder- und Rückseitenvariante. Die PL-622W steht für WrapAround, also die zusätzliche Möglichkeit, rund zu etikettieren. Über die optionale Wrap-Station wird aus der Vorder- und Rückseitenmaschine ein Gerät, das auch runde Gebinde umlaufend etikettiert.

Für mehrseitige Aufgaben stehen spezielle Spender zur Verfügung, mit denen sich auch eine Drei- oder Vierseitenetikettierung umsetzen lässt, etwa bei rechteckigen Kanistern oder Kartons. Durch den modularen Aufbau lässt sich die Maschine mit geringem Aufwand auf die verschiedenen Etikettierarten umrüsten. Die werkzeuglosen Einstellungen über Handräder für Führungsschiene, Seitenführung und Applikator verkürzen den Produktwechsel.

Druck und Sensorik

Für die Produktkennzeichnung lässt sich die Maschine mit unterschiedlichen Druckverfahren ausstatten. Heißprägedruck eignet sich für kurze, gleichbleibende Codes. Thermotransferdruck, wahlweise mit 203, 300 oder 600 dpi, druckt wechselnde Inhalte und Barcodes. Thermal-Inkjet liefert hochauflösende variable Daten mit bis zu 1.200 dpi. Die Drucksteuerung arbeitet im Takt der Etikettierung, sodass Code und Etikett zueinander passen.

Über zusätzliche Sensorik und Positioniereinheiten lässt sich die Maschine an besondere Anforderungen anpassen. Die automatische Etikettenlängenerkennung stellt die Länge selbsttätig ein, auch bei wechselnden Rollen verschiedener Druckereien. Die Fehletiketten-Erkennung stoppt die Maschine, sobald auf der Rolle ein Etikett fehlt.

Eigenständiger Betrieb oder Integration in die Linie

Die PL-622W arbeitet eigenständig oder als Teil einer bestehenden Abfüll- und Verpackungslinie und lässt sich für vollautomatische wie halbautomatische Anwendungen einsetzen. Die fahrbare Bauweise mit Rollen und Stellfüßen erlaubt den Wechsel zwischen Produktionsbereichen. Die Förderbandhöhe ist verstellbar und lässt sich an eine bestehende Linie anpassen. Spende- und Fördergeschwindigkeit laufen über acht synchronisierte Stufen im Gleichlauf, was eine gleichbleibende Etikettenlage sichert. Optional sind Drehteller zur Zuführung und Sammlung der Behälter erhältlich.

Bedienung und Aufbau

Die Steuerung erfolgt über eine SPS mit großem Touchscreen. Bedienhinweise und eine integrierte Fehlersuche sind direkt am Display hinterlegt, was die Einarbeitung verkürzt. Ein batteriefreier Mikroprozessor hält die Einstellungen auch nach längerem Stillstand. Bis zu 30 Aufträge lassen sich speichern und ohne erneute Eingabe abrufen. Beim Einschalten startet die Maschine im zuletzt genutzten Modus, sodass der gleiche Auftrag ohne neue Einrichtung weiterläuft.

Die Produktionsvorwahl hält die Maschine nach Erreichen einer voreingestellten Stückzahl an. Etiketten- und Behälterzähler zeigen den Fortschritt und die Tagesmenge. Die Etikettierverzögerung erlaubt die feine Positionierung des Etiketts über das Display.

Die Maschine ist aus Edelstahl 304 und eloxiertem Aluminium gefertigt, mit FRP-Kette und UPE-Führung im Fördersystem. Die Fertigung erfolgt nach Good Manufacturing Practices (GMP) und ISO 9001, geprüft nach CE und UL.

Pack Leader PL-622 / PL-622W im Überblick.

Vorder- und Rückseitenetikettierung in der Praxis.

Etikettierung unterschiedlicher Gebindeformen.

Aufbau und Bedienung der Maschine.

Etikettierung weiterer Behälterformen.

Rundumetikettierung mit der Wrap-Station (PL-622W).

Eigenschaft	Wert
Etikettierart	Vorder- und Rückseite, einseitig, Drei- und Vierseiten mit Zusatzspendern; Rundum bei PL-622W mit Wrap-Station
Max. Spendegeschwindigkeit	30 m/min
Max. Fördergeschwindigkeit	30 m/min
Synchrongeschwindigkeiten	8
Applikatorhöhe	150 mm / 200 mm
Max. Etikettengröße	152 × 300 mm (6" × 11,8")
Max. Behälterbreite	101 mm (4"), mit Wrap-Station 152 mm (6")
Behälterhöhe	6 bis 330 mm (0,25" bis 13")
Förderbandbreite	83 mm (3,25")
Förderbandhöhe	889 bis 1143 mm (35" bis 45"), verstellbar
Etikettenrolle, Außendurchmesser	bis 356 mm (14")
Rollenkern	76 mm (3")
Druckoptionen	Heißprägedruck, Thermotransfer (203/300/600 dpi), Thermal-Inkjet (bis 1.200 dpi)
Antrieb	Schrittmotor
Steuerung	SPS mit Delta Farb-Touchscreen
Speicherplätze	30
Spannungsversorgung	110/220 VAC, 50/60 Hz, 1-phasig
Leistungsaufnahme	900 VA
Material	Edelstahl 304 und eloxiertes Aluminium, FRP-Kette, UPE-Führung
Standards	GMP, ISO 9001, CE, UL
Maße (L × B × H)	2400 × 1500 × 1400 mm (94,5" × 59,1" × 55,1")
Gewicht	ca. 240 kg

Produkteigenschaft	Wert
Etikettiermaschinen für:	Kanister, Form-Flaschen, Boxen und andere Verpackungen

Spannung	220/110 VAC 50/60Hz 1Phase
Stromverbrauch	900VA
Spendengeschwindigkeit	30m/min max.
Fördergeschwindigkeit	30m/min max.
Applikatorhöhe	150mm / 200mm
Etikettengröße	150mm x 300mm max.
Breite des Laufbandes	110mm
Kerndurchmesser	76mm
Maße	2400mm(L) x 1500mm(W) x 1400mm(H)

PL-622 Vorder- und Rückseitenetikettiermaschine - Produktvideo

PL-622 mit Rundumetikettiereinheit

Die PL-622 kan mit einer optionalen Rundumetikettiereinheit auch runde Flaschen etikettieren.

PL-622 mit drei Seiten Etikettiereinheit

In diesem Video ist die PL-622 mit einer optionalen drei Seiten Etikettiereinheit ausgestattet.

PL-622 90° Kartonetikettierung

In diesem Video sehen Sie einen PL-622 Sonderbau der mittels einer speziellen 90° Etikettiereinheit um Kartons um die Ecke etikettieren kann.

PL-622D mit vier Seiten Etikettiereinheit

In diesem Beispiel etikettiert die PL-622 mit der optionalen vier Seiten Etikettiereinheit.

PL622D Zwei Seiten plus Top Etikettierung

In diesem Beispiel etikettiert die PL-622D mit einem zusätzlichen Top-Etikettenspender
