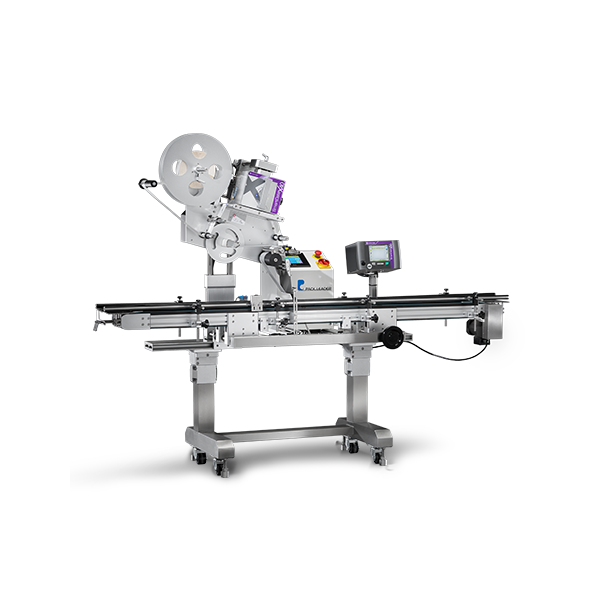

PL-211D Ober-Etikettiermaschine mit Verschlussetikettierung

PL-211D Ober-Etikettiermaschine mit Verschlussetikettierung

Artikelnummer: PL-211D
HAN: PL-211D
Kategorie: Verschussetikettierer und Überecketiketiersysteme
Hersteller: Pack Leader

Die Pack Leader PL-211D / PL-211CS etikettiert die Oberseite von Produkten und ist auf Clamshells, also aufklappbare Faltschalen, sowie Schachteln und geformte Kartonagen ausgelegt. Ein seitliches Handrad stellt das Förderband auf unterschiedliche Produktgrößen ein, die Etikettenlage wird per Ein-Knopf-Funktion eingelernt. Die Maschine läuft inline mit bis zu 40 m/min und lässt sich für voll- oder halbautomatischen Betrieb nutzen. Gefertigt aus Edelstahl 304 nach GMP und ISO 9001.

Ein Preisangebot für diesen Artikel erhalten Sie auf Anfrage.

Lieferzeit: Liefertermin auf Anfrage

Beschreibung
Technische Daten
Produktvideos (1)

Pack Leader PL-211D / PL-211CS: Oberseitenetikettierung für Clamshells und Schachteln

Die Pack Leader PL-211D ist eine vollautomatische Etikettiermaschine für die Oberseitenetikettierung. Sie bringt das Etikett auf die Oberseite des Produkts auf und ist besonders auf Clamshells ausgelegt, also auf aufklappbare Faltschalen aus Kunststoff, wie sie für Lebensmittel und Backwaren verwendet werden. Ebenso etikettiert sie Schachteln und geformte Kartonagen. Die Bezeichnung PL-211CS verweist auf denselben Clamshell-Einsatz.

Innerhalb der Oberseiten-Etikettierer ist die PL-211D auf flache und aufklappbare Verpackungen ausgerichtet. Wer Ober- und Unterseite zugleich etikettiert, ist mit der PL-221D richtig. Für Tischbetrieb mit kleinem Durchsatz eignet sich die ELF-20. Die PL-211D deckt den vollautomatischen Inline-Betrieb für Clamshells und flache Produkte ab.

Für diese Produkte und Etiketten ausgelegt

Die Maschine verarbeitet Produkte bis 216 mm (8,5") Breite und bis 191 mm (7,5") Höhe bei flacher Oberseite. Etiketten sind bis 152 × 300 mm (6" × 11,8") möglich. Damit reicht das Spektrum von kleinen Faltschalen bis zu größeren Schachteln. Eine typische Anwendung ist die Kennzeichnung von Clamshells in der Lebensmittel- und Backwarenproduktion, bei der das Etikett zugleich als Verschluss über die Öffnung gelegt werden kann.

Einstellung und Umrüstung

Produkt- und Etikettensensor werden über eine Ein-Knopf-Funktion eingelernt. Die automatische Längenerkennung stellt die Etikettenlänge selbsttätig ein, auch bei wechselnden Rollen verschiedener Druckereien. Über ein Handrad an der Seite der Maschine wird das Förderband auf die jeweilige Produktbreite eingestellt, die Förderbandhöhe ist verstellbar. Bedienhinweise und eine integrierte Fehlersuche sind direkt am Display hinterlegt.

Druck und Kennzeichnung

Für die Produktkennzeichnung lässt sich die Maschine mit einem Druckmodul nachrüsten. Möglich sind Heißprägedruck für kurze, gleichbleibende Codes und Thermotransferdruck, wahlweise mit 203, 300 oder 600 dpi, für wechselnde Inhalte und Barcodes. Thermal-Inkjet liefert hochauflösende variable Daten mit bis zu 1.200 dpi. Die Drucksteuerung arbeitet im Takt der Etikettierung, sodass Code und Etikett zueinander passen.

Eigenständiger Betrieb oder Integration in die Linie

Die PL-211D arbeitet eigenständig oder als Teil einer bestehenden Verpackungslinie und lässt sich für vollautomatische wie halbautomatische Anwendungen einsetzen. Die fahrbare Bauweise erlaubt den Wechsel zwischen Produktionsbereichen. Der Schrittmotorantrieb zählt die Schritte bis zum nächsten Etikett und sorgt so für eine genaue Etikettenabgabe. Alle Antriebskomponenten sind synchronisiert und laufen mit derselben Geschwindigkeit.

Bedienung und Aufbau

Die Steuerung erfolgt über einen Delta-Farb-Touchscreen. Ein batteriefreier Mikroprozessor hält die Einstellungen auch nach längerem Stillstand. Die Produktionsvorwahl hält die Maschine nach Erreichen einer voreingestellten Stückzahl an. Etiketten- und Behälterzähler zeigen den Fortschritt und die Tagesmenge. Die Fehletiketten-Erkennung stoppt die Maschine, sobald auf der Rolle ein Etikett fehlt.

Die Maschine ist aus Edelstahl 304 und eloxiertem Aluminium gefertigt und für anspruchsvolle Umgebungen behandelt. Die Fertigung erfolgt nach Good Manufacturing Practices (GMP) und ISO 9001.

Pack Leader PL-211D / PL-211CS im Überblick.

Clamshell-Etikettierung auf der Oberseite.

Etikettierung von Schachteln und Faltschalen.

Aufbau und Bedienung der Maschine.

Die PL-211D in der Produktionslinie.

Eigenschaft	Wert
Etikettierart	Oberseitenetikettierung, Clamshell und flache Produkte, inline
Max. Spendegeschwindigkeit	40 m/min
Max. Fördergeschwindigkeit	40 m/min
Max. Etikettengröße	152 × 300 mm (6" × 11,8")
Max. Produktbreite	216 mm (8,5")
Max. Produkthöhe	191 mm (7,5"), flach
Förderbandbreite	159 mm (6,25"), optionale Breiten verfügbar
Förderbandhöhe	749 bis 1003 mm (29,5" bis 39,5"), verstellbar
Etikettenrolle, Außendurchmesser	bis 356 mm (14")
Rollenkern	76 mm (3")
Druckoptionen	Heißprägedruck, Thermotransfer (203/300/600 dpi), Thermal-Inkjet (bis 1.200 dpi)
Antrieb	Schrittmotor
Steuerung	Delta Farb-Touchscreen
Spannungsversorgung	110/220 VAC, 50/60 Hz, 1-phasig
Leistungsaufnahme	700 VA
Material	Edelstahl 304 und eloxiertes Aluminium
Standards	GMP, ISO 9001
Maße (L × B × H)	1283 × 750 × 1575 mm (50,5" × 29,5" × 62")
Gewicht	ca. 172 kg

Produkteigenschaft	Wert
Etikettiermaschinen für:	Ober- und Unterseiten-Etikettiermaschine

Supply Voltage	220/110 VAC 50/60Hz 1Phase
Power Consumption	700VA
Dispensing Speed	40m/min max.
Conveyor Speed	40m/min max.
Applicator Height	150mm / 191mm
Label Size	150mm x 300mm max.
Spool Diameter	76mm
Dimension	1283mm (L) x 750mm(W) x 1575mm(H)
