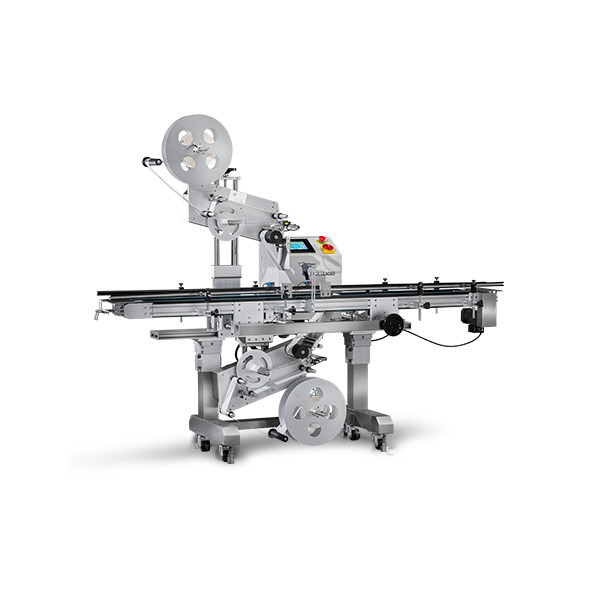

PL-221D Ober- & Untenseiten-Etikettiermaschine mit Verschlussetikettierung

PL-221D Ober- & Untenseiten-Etikettiermaschine mit Verschlussetikettierung

Artikelnummer: PL-221D
HAN: PL-221D
Kategorie: Vollautomatische Etikettiermaschinen
Hersteller: Pack Leader

Die Pack Leader PL-221D etikettiert mit zwei Etikettierköpfen in einem Durchlauf. Je nach Bauart bringt sie die Etiketten auf Ober- und Unterseite oder auf Ober- und Seitenfläche auf und verschließt aufklappbare Clamshells dabei zugleich. Beide Spender sind je nach Aufgabe entsprechend montiert und arbeiten gleichzeitig. Die Maschine eignet sich für Clamshells, Schachteln und flache Produkte, läuft inline mit bis zu 40 m/min und lässt sich voll- oder halbautomatisch betreiben. Gefertigt aus Edelstahl 304 nach GMP und ISO 9001.

Ein Preisangebot für diesen Artikel erhalten Sie auf Anfrage.

Lieferzeit: Liefertermin auf Anfrage

Beschreibung
Technische Daten
PDF (1)
Produktvideos (1)

Pack Leader PL-221D: zwei Etikettierköpfe für Ober- und Unterseite in einem Durchlauf

Die Pack Leader PL-221D ist eine vollautomatische Etikettiermaschine mit zwei Etikettierköpfen. Beide Köpfe arbeiten gleichzeitig und etikettieren das Produkt in einem einzigen Durchlauf. Je nach Bauart etikettiert die Maschine Ober- und Unterseite oder Ober- und Seitenfläche eines Produkts. Bei aufklappbaren Clamshells legt sie das Etikett dabei zugleich als Verschluss über die Öffnung.

Die beiden Spender sind je nach Aufgabe entsprechend montiert. Damit deckt ein Gerät die zweiseitige Etikettierung ab, für die sonst zwei Arbeitsgänge nötig wären. Wer nur die Oberseite etikettiert, ist mit der PL-211D richtig. Wer Ober- und Unterseite oder Oberseite und Seite zugleich kennzeichnen und verschließen will, deckt das mit der PL-221D in einem Durchlauf ab.

Für diese Produkte und Etiketten ausgelegt

Die Maschine verarbeitet Produkte bis 375 mm (14,75") Breite und bis 152 mm (6") Höhe bei flacher Form. Etiketten sind bis 152 × 300 mm (6" × 11,8") möglich. Eine typische Anwendung ist die Kennzeichnung von Clamshells und Faltschalen in der Lebensmittel- und Backwarenproduktion, bei der ein Etikett die Schale verschließt und ein zweites zugleich eine weitere Fläche kennzeichnet.

Zwei Etikettierköpfe und Umrüstung

Der Aufbau mit zwei Köpfen lässt sich auf die jeweilige Aufgabe einrichten. Für die Etikettierung von Ober- und Unterseite sitzt je ein Spender über und unter dem Förderband. Für Oberseite und Seitenfläche werden die Spender entsprechend versetzt montiert. Produkt- und Etikettensensor werden über eine Ein-Knopf-Funktion eingelernt. Die automatische Längenerkennung stellt die Etikettenlänge selbsttätig ein. Handräder und die verstellbare Förderbandhöhe verkürzen den Produktwechsel.

Druck und Kennzeichnung

Für die Produktkennzeichnung lässt sich die Maschine mit einem Druckmodul nachrüsten. Möglich sind Heißprägedruck für kurze, gleichbleibende Codes und Thermotransferdruck, wahlweise mit 203, 300 oder 600 dpi, für wechselnde Inhalte und Barcodes. Thermal-Inkjet liefert hochauflösende variable Daten mit bis zu 1.200 dpi. Die Drucksteuerung arbeitet im Takt der Etikettierung, sodass Code und Etikett zueinander passen.

Eigenständiger Betrieb oder Integration in die Linie

Die PL-221D arbeitet eigenständig oder als Teil einer bestehenden Verpackungslinie und lässt sich für vollautomatische wie halbautomatische Anwendungen einsetzen. Die fahrbare Bauweise erlaubt den Wechsel zwischen Produktionsbereichen. Der Schrittmotorantrieb zählt die Schritte bis zum nächsten Etikett und sorgt so für eine genaue Etikettenabgabe. Alle Antriebskomponenten sind synchronisiert und laufen mit derselben Geschwindigkeit, sodass beide Köpfe im Takt arbeiten.

Bedienung und Aufbau

Die Steuerung erfolgt über einen Delta-Farb-Touchscreen. Ein batteriefreier Mikroprozessor hält die Einstellungen auch nach längerem Stillstand. Die Produktionsvorwahl hält die Maschine nach Erreichen einer voreingestellten Stückzahl an. Etiketten- und Behälterzähler zeigen den Fortschritt und die Tagesmenge. Die Fehletiketten-Erkennung stoppt die Maschine, sobald auf der Rolle ein Etikett fehlt.

Die Maschine ist aus Edelstahl 304 und eloxiertem Aluminium gefertigt und für anspruchsvolle Umgebungen behandelt. Die Fertigung erfolgt nach Good Manufacturing Practices (GMP) und ISO 9001.

Pack Leader PL-221D im Überblick.

Etikettierung mit zwei Köpfen in einem Durchlauf.

Clamshell verschließen und kennzeichnen.

Die Maschine in der Produktionslinie.

Eigenschaft	Wert
Etikettierart	Zwei Köpfe, Ober- und Unterseite oder Ober- und Seitenfläche, Clamshell-Verschluss, inline
Max. Spendegeschwindigkeit	40 m/min
Max. Fördergeschwindigkeit	40 m/min
Max. Etikettengröße	152 × 300 mm (6" × 11,8")
Max. Produktbreite	375 mm (14,75")
Max. Produkthöhe	152 mm (6"), flach
Förderbandbreite	165 bis 228 mm (6,5" bis 9"), Sonderbreiten verfügbar
Förderbandhöhe	verstellbar
Etikettenrolle, Außendurchmesser	bis 356 mm (14")
Rollenkern	76 mm (3")
Druckoptionen	Heißprägedruck, Thermotransfer (203/300/600 dpi), Thermal-Inkjet (bis 1.200 dpi)
Antrieb	Schrittmotor
Steuerung	Delta Farb-Touchscreen
Spannungsversorgung	110/220 VAC, 50/60 Hz, 1-phasig
Leistungsaufnahme	825 VA
Material	Edelstahl 304 und eloxiertes Aluminium
Standards	GMP, ISO 9001
Maße (L × B × H)	2286 × 965 × 1828 mm (90" × 38" × 72")
Gewicht	ca. 120 kg

Produkteigenschaft	Wert
Etikettiermaschinen für:	Verschluss- und Übereck-Etikettierer zum Verschließen und Versiegeln von Verpackungen Ober- und Unterseiten-Etikettiermaschine

Supply Voltage	220/110 VAC 50/60Hz 1Phase
Leistungsaufnahme	825VA
Geschwindigkeit des Laufbandes	40m/min max.
Ausgabegeschwindigkeit	40m/min max.
Applikatorhöhe	150mm / 200mm
Etikettengröße	150mm x 300mm max.
Breite des Laufbandes	160mm
Durchmesser der Spule	76mm
Maße	2286mm(L) x 965mm(W) x 1828mm(H)
